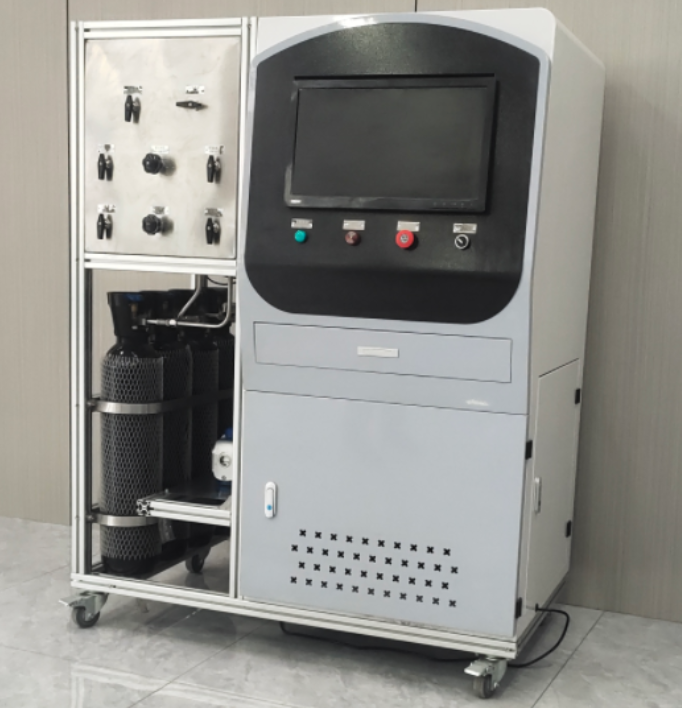

封隔器橋塞外部流測試系統
一、產品介紹
濟南思明特科技有限公司研發的封隔器橋塞外部流測試系統用于評估井下工具在極端工作環境下的耐高溫沖蝕性能。通過模擬真實的井下環境，該系統能夠?qū)崟r(shí)控制和監測試驗過程中的壓力、溫度和其他參數，從而準確反映工具在實際操作中的性能。 具備多重安全保護措施，如超壓保護、過載保護等，確保在測試過程中人員和設備的安全。
二、封隔器橋塞外部流測試系統參數
試驗介質：液壓油。
實驗壓力范圍：0-60MPa。
溫度范圍：常溫-120℃。
管路公稱通徑和材質。
閥門控制方式：自動。
油罐容積：1m3。
油罐加熱器功率。
油罐材質：不銹鋼。
三、封隔器橋塞外部流測試系統特點
該系統的運作依賴于一個計算機和PLC（可編程邏輯控制器）的自動化控制系統。所有的試驗和監控操作都可以在控制臺上方便快捷地完成，使得研究人員可以更專注于實驗的執行和結果的獲取。同時，系統中還保留了手動控制閥門，使得在計算機或PLC系統出現故障時，試驗仍可以手動完成。
為了更好地控制測試溫度，管路和套管都被包裹了保溫材料。此外，通過溫控儀精確控制介質罐內的溫度，以確保套管進出口處的溫度始終在測試范圍內。
在以水為介質的情況下，該系統使用立式多級離心泵作為動力源。這種泵可以提供足夠的水壓，推動熱水介質在系統中循環，最高溫度可以達到120℃。
|
